ربات خطی دستگاه تزریق پلاستیک
اتوماسیون دقیق برای تخلیه قطعه، جداسازی راهگاه و انتقال محصول در خطوط تزریق پلاستیک
ربات خطی دستگاه تزریق پلاستیک یا Cartesian Injection Molding Robot یک سیستم اتوماسیون برای برداشت خودکار قطعه از قالب، انتقال محصول، جداسازی راهگاه و در صورت نیاز چیدمان قطعات در محل مشخص است.
این ربات مستقیماً با فرآیند تزریق و سیکل دستگاه هماهنگ میشود تا پس از باز شدن قالب، قطعه را در سریعترین زمان ممکن از محدوده قالب خارج کرده و شرایط لازم برای شروع سیکل بعدی را فراهم کند. نتیجه، کاهش زمان سیکل، افزایش ظرفیت تولید و ایجاد فرآیندی پایدارتر در تولید انبوه قطعات پلاستیکی است.
نقش ربات خطی در دستگاه تزریق پلاستیک
در دستگاههای تزریق پلاستیک، بخش قابل توجهی از زمان سیکل به باز شدن قالب، خروج قطعه و آماده شدن ماشین برای سیکل بعدی اختصاص دارد. ربات خطی با ورود سریع و کنترلشده به محدوده قالب، فرآیند برداشت قطعه را اتوماتیک میکند.
بسته به طراحی خط و نوع محصول، ربات میتواند عملیات زیر را انجام دهد:
- ورود به محدوده قالب پس از باز شدن قالب
- برداشت قطعه از قالب
- خارج کردن سریع قطعه از محدوده دستگاه
- جداسازی راهگاه و قطعات اضافی
- انتقال قطعه به محل تخلیه
- قرار دادن قطعه در سینی یا نوار انتقال
- چیدمان قطعات در موقعیت مشخص
- آمادهسازی شرایط برای سیکل بعدی دستگاه
کاهش زمان سیکل و افزایش ظرفیت تولید
در تولید انبوه قطعات پلاستیکی، چند ثانیه کاهش در زمان هر سیکل میتواند در طول یک شیفت کاری به افزایش قابل توجه ظرفیت تولید منجر شود. به همین دلیل سرعت و هماهنگی ربات با دستگاه تزریق، یکی از مهمترین عوامل طراحی این سیستم است.
ربات خطی با اجرای حرکات برنامهریزیشده و تکرارپذیر، عملیات برداشت قطعه را بدون وابستگی به سرعت عملکرد اپراتور انجام میدهد و امکان تنظیم مسیر حرکت، سرعت و زمانبندی عملیات متناسب با سیکل واقعی دستگاه را فراهم میکند.

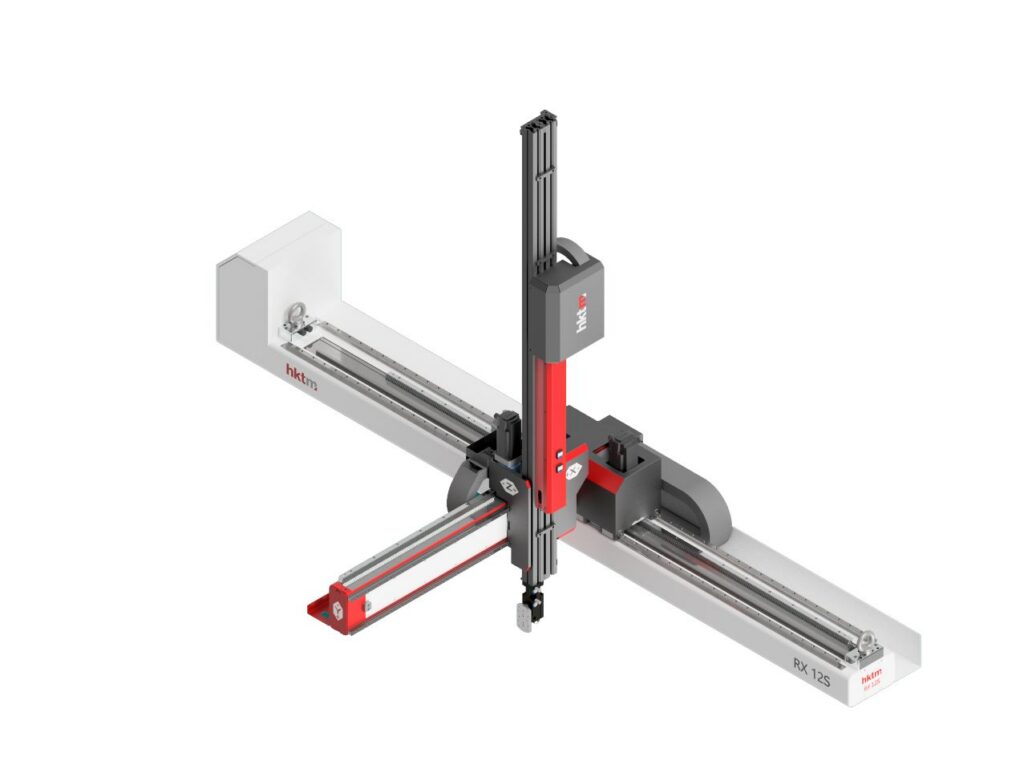

معماری کارتزین ربات تزریق پلاستیک
رباتهای خطی تزریق پلاستیک معمولاً بر پایه معماری کارتزین طراحی میشوند. در این ساختار، حرکت ابزار ربات در محورهای خطی انجام شده و مسیر حرکت برای ورود به قالب، برداشت قطعه و خروج از دستگاه به صورت دقیق تعریف میشود.
محور X
حرکت طولی ربات برای انتقال مجموعه هندلینگ در امتداد مسیر تعریفشده دستگاه و محدوده کاری.
محور Y
حرکت عرضی برای قرارگیری دقیق ابزار در موقعیت مناسب برداشت و تخلیه قطعه.
محور Z
حرکت عمودی ابزار برای ورود به محدوده قالب و برداشت قطعه از موقعیت مورد نظر.
سروو موتور
ایجاد حرکت کنترلشده و تکرارپذیر متناسب با سرعت و دقت مورد نیاز فرآیند تزریق.
سیستم حرکت خطی
ریل، واگن، انتقال قدرت و اجزای مکانیکی لازم برای اجرای حرکت پایدار و دقیق ربات.
کنترلر ربات
اجرای برنامه حرکتی، مدیریت توالی عملیات و هماهنگی عملکرد ربات با سیکل دستگاه تزریق.
هماهنگی ربات با دستگاه تزریق پلاستیک
عملکرد ربات تزریق پلاستیک زمانی مؤثر است که حرکت آن با وضعیت واقعی دستگاه و سیکل قالب هماهنگ باشد. ربات باید تنها در شرایط مجاز وارد محدوده قالب شود و عملیات برداشت را در زمان مناسب انجام دهد.
تشخیص وضعیت قالب
ربات بر اساس سیگنالها و شرایط تعریفشده، زمان مناسب برای ورود به محدوده قالب را تشخیص میدهد.
ورود به قالب
مجموعه هندلینگ با مسیر و سرعت تعریفشده وارد محدوده کاری شده و در موقعیت برداشت قرار میگیرد.
برداشت قطعه
گریپر یا ابزار مناسب قطعه را از قالب خارج میکند و از تماس ناخواسته با قالب جلوگیری میشود.
خروج و تحویل قطعه
پس از برداشت، ربات قطعه را از محدوده قالب خارج کرده و در موقعیت تعیینشده قرار میدهد.
گریپر و سیستم هندلینگ قطعات پلاستیکی
انتخاب گریپر مناسب یکی از مهمترین بخشهای طراحی ربات دستگاه تزریق پلاستیک است. ابزار انتهایی باید متناسب با شکل قطعه، وزن، جنس، حساسیت سطح و نحوه خروج آن از قالب طراحی شود.
گریپر مکانیکی
برای قطعاتی که امکان گرفتن مکانیکی آنها وجود دارد، میتوان از گریپرهای مکانیکی متناسب با هندسه قطعه استفاده کرد.
سیستم وکیوم
در برخی قطعات با سطح مناسب، مکش وکیوم میتواند روش مناسبی برای برداشت سریع و کنترلشده باشد.
ابزار سفارشی
برای قطعات خاص، ابزار هندلینگ میتواند متناسب با هندسه محصول و آرایش حفرههای قالب طراحی شود.
جداسازی راهگاه و مدیریت قطعات خروجی
در بسیاری از فرآیندهای تزریق پلاستیک، علاوه بر قطعه اصلی، راهگاه یا Sprue نیز همراه محصول از قالب خارج میشود. ربات میتواند در طراحی فرآیند، امکان جداسازی، تفکیک یا انتقال این اجزا را نیز در نظر بگیرد.
- برداشت همزمان قطعات از قالب
- تفکیک قطعه و راهگاه
- انتقال قطعه به محل تخلیه
- هدایت راهگاه به محل جمعآوری
- کاهش عملیات دستی پس از تزریق
- آمادهسازی قطعات برای فرآیند بعدی
انتقال و چیدمان قطعات پس از تزریق
وظیفه ربات الزاماً به خارج کردن قطعه از قالب محدود نمیشود. بر اساس نیاز خط، ربات میتواند قطعات را پس از برداشت به محل مشخص منتقل کند؛ برای مثال روی نوار نقاله، داخل سینی، محفظه جمعآوری یا موقعیت مشخص برای ادامه فرآیند.
تخلیه روی نوار نقاله
قطعات پس از خروج از قالب روی مسیر انتقال قرار گرفته و برای عملیات بعدی منتقل میشوند.
چیدمان در سینی
قطعات میتوانند با آرایش مشخص داخل Tray یا سینی قرار داده شوند.
انتقال به ایستگاه بعدی
محصول برای مونتاژ، کنترل، بستهبندی یا سایر فرآیندهای بعدی به موقعیت تعیینشده منتقل میشود.
تفکیک محصول
در پروژههای خاص میتوان قطعات را بر اساس نوع، موقعیت یا وضعیت فرآیند در مسیرهای مختلف قرار داد.
کنترل حرکت و برنامهریزی ربات تزریق پلاستیک
حرکت ربات باید متناسب با قالب، دستگاه تزریق، هندسه قطعه و زمان سیکل برنامهریزی شود. کنترلر ربات امکان تعریف مسیرهای حرکتی و پارامترهای مختلف را برای اجرای پایدار سیکل فراهم میکند.
کاربردهای ربات خطی در صنعت تزریق پلاستیک
رباتهای کارتزین را میتوان متناسب با نوع دستگاه، قالب، محصول و فرآیند پس از تزریق در طیف گستردهای از خطوط تولید قطعات پلاستیکی به کار گرفت.
تولید قطعات پلاستیکی
برداشت خودکار قطعات تولیدشده در دستگاههای تزریق با هدف کاهش عملیات دستی و افزایش پایداری تولید.
قطعات چندحفرهای
طراحی ابزار هندلینگ برای برداشت همزمان چند قطعه از قالبهای چندحفرهای.
تولید انبوه
مناسب برای خطوطی که تعداد سیکل بالا و تکرارپذیری عملیات برداشت اهمیت زیادی دارد.
انتقال قطعات
انتقال قطعات از دستگاه تزریق به نوار، سینی، ایستگاه مونتاژ یا محل جمعآوری.
جداسازی راهگاه
امکان طراحی فرآیند برای تفکیک راهگاه و قطعه پس از خروج از قالب.
چیدمان خودکار قطعات
قرار دادن قطعات با آرایش مشخص در سینی یا محل مورد نظر برای ادامه فرآیند.
پارامترهای طراحی ربات خطی دستگاه تزریق پلاستیک
ربات تزریق پلاستیک یک سیستم با ابعاد و مشخصات ثابت نیست. طراحی آن بر اساس مشخصات دستگاه تزریق، قالب، قطعه، زمان سیکل و فرآیند مورد نیاز انجام میشود.
| پارامتر | تأثیر در طراحی |
|---|---|
| وزن قطعه | انتخاب ظرفیت گریپر و سیستم حرکت |
| ابعاد قطعه | طراحی ابزار هندلینگ و مسیر حرکت |
| تعداد حفرههای قالب | تعیین تعداد نقاط برداشت و ساختار گریپر |
| زمان سیکل دستگاه | تعیین سرعت و زمانبندی حرکات ربات |
| ابعاد قالب | تعیین محدوده و مسیر ورود ربات |
| ارتفاع دستگاه | تعیین ساختار و محدوده محورهای حرکتی |
| نوع فرآیند تخلیه | انتخاب نوار، سینی، محفظه یا ایستگاه بعدی |
| نوع قطعه و سطح آن | انتخاب روش مناسب هندلینگ و گریپر |
مزایای استفاده از ربات خطی تزریق پلاستیک
کاهش زمان سیکل
اجرای سریع و تکرارپذیر عملیات برداشت میتواند زمان مورد نیاز برای تخلیه قطعه را کاهش دهد.
افزایش ظرفیت تولید
کاهش زمانهای غیرمولد و پایداری سیکل میتواند ظرفیت تولید دستگاه را افزایش دهد.
تکرارپذیری بالا
عملیات برداشت و انتقال قطعات در هر سیکل با مسیر و پارامترهای مشخص تکرار میشود.
کاهش عملیات دستی
برداشت قطعه از محدوده قالب و انتقال آن میتواند بدون دخالت مستقیم اپراتور انجام شود.
کاهش ریسک آسیب به قطعه
حرکت کنترلشده و گریپر متناسب با محصول، امکان جابهجایی پایدارتر قطعات را فراهم میکند.
مناسب برای تولید مداوم
ربات میتواند برای اجرای تعداد زیادی سیکل تکراری در خطوط تولید انبوه طراحی شود.
ایمنی در ربات دستگاه تزریق پلاستیک
محدوده قالب دستگاه تزریق یکی از بخشهای حساس ماشین است. بنابراین ورود و خروج ربات باید با وضعیت دستگاه و شرایط ایمنی فرآیند هماهنگ باشد.
- هماهنگی ورود ربات با وضعیت قالب
- کنترل محدوده حرکتی ربات
- تعریف شرایط مجاز برای برداشت قطعه
- استفاده از اینترلاکهای مناسب
- توقف ربات در شرایط خطا
- هماهنگی عملکرد ربات و دستگاه تزریق
طراحی و اجرای ربات خطی تزریق پلاستیک توسط ماناافزار سپهر
طراحی یک ربات برای دستگاه تزریق پلاستیک نیازمند بررسی همزمان ماشین، قالب، قطعه، زمان سیکل و فرآیند تخلیه است. به همین دلیل راهکار نهایی باید متناسب با شرایط واقعی خط تولید طراحی شود.
ماناافزار سپهر میتواند سیستم ربات خطی را متناسب با نیاز پروژه شامل ساختار مکانیکی، محورهای حرکتی، سروو سیستم، گریپر، کنترلر و ارتباط با دستگاه تزریق طراحی و پیادهسازی کند.
- بررسی دستگاه تزریق
- بررسی قالب و تعداد حفرهها
- بررسی ابعاد و وزن قطعه
- تحلیل زمان سیکل
- طراحی مسیر حرکتی ربات
- انتخاب سروو و سیستم حرکت
- طراحی گریپر و ابزار هندلینگ
- طراحی توالی عملکرد
- هماهنگی با دستگاه تزریق
- نصب، راهاندازی و تست
مراحل اجرای پروژه ربات تزریق پلاستیک
بررسی
بررسی دستگاه، قالب و قطعه
طراحی
طراحی مکانیک و مسیر حرکت
ساخت
ساخت و مونتاژ ربات
یکپارچهسازی
اتصال و هماهنگی با دستگاه
راهاندازی
تست و تحویل نهایی
سوالات متداول درباره ربات خطی تزریق پلاستیک
ربات خطی دستگاه تزریق پلاستیک چه کاری انجام میدهد؟
آیا ربات تزریق پلاستیک میتواند راهگاه را جدا کند؟
ربات کارتزین برای چه دستگاههای تزریق پلاستیکی مناسب است؟
آیا ربات میتواند قطعات را داخل سینی بچیند؟
آیا امکان طراحی گریپر اختصاصی برای قطعه وجود دارد؟
آیا ربات مستقیماً با دستگاه تزریق هماهنگ میشود؟
برای اتوماسیون دستگاه تزریق پلاستیک آمادهاید؟
اگر برای دستگاه تزریق خود به ربات خطی، سیستم تخلیه قطعه، گریپر اختصاصی، جداسازی راهگاه یا انتقال و چیدمان خودکار قطعات نیاز دارید، مشخصات پروژه خود را ارسال کنید تا کارشناسان ماناافزار سپهر آن را بررسی کنند.
