ربات خطی جابجایی ورق
اتوماسیون دقیق برای خطوط پرس، انتقال بین ایستگاهها و انبارهای استوریج ورق
ربات خطی جابجایی ورق یک سیستم رباتیک صنعتی برای انتقال خودکار ورقهای فلزی بین ایستگاههای مختلف خط تولید است که با استفاده از حرکت خطی دقیق، سیستمهای گیره یا مکش و کنترلرهای صنعتی، فرآیند جابهجایی ورق را با سرعت، دقت و تکرارپذیری بالا انجام میدهد.
این راهکار بهویژه برای خطوط پرس، انتقال ورق بین ایستگاههای تولید، ماشینآلات شکلدهی و انبارهای استوریج ورق طراحی میشود و میتواند بهعنوان بخشی از یک سیستم کامل اتوماسیون صنعتی و مدیریت جریان مواد در کارخانه مورد استفاده قرار گیرد.
ربات خطی جابجایی ورق در خطوط پرس
یکی از مهمترین کاربردهای ربات خطی جابجایی ورق، اتوماسیون فرآیند انتقال ورق در خطوط پرس و قالبکاری است. در این خطوط، ورق باید با ترتیب، سرعت و موقعیت مشخص بین ایستگاههای مختلف حرکت کند.
ربات میتواند وظایفی مانند موارد زیر را انجام دهد:
- برداشت ورق از محل ذخیره یا پالت
- انتقال ورق به ورودی دستگاه پرس
- خارج کردن قطعه از یک ایستگاه پرس
- انتقال قطعه به پرس یا ایستگاه بعدی
- جابجایی قطعه بین چند مرحله تولید
- انتقال قطعات نهایی به محل تخلیه یا استوریج
اتوماسیون انتقال ورق بین پرسها و ایستگاههای تولید
در خطوط پرس چندمرحلهای، ورق یا قطعه فلزی باید پس از انجام هر عملیات به ایستگاه بعدی منتقل شود. انجام این فرآیند به صورت دستی میتواند سرعت خط را محدود کرده و ریسکهای ایمنی ایجاد کند.
ربات خطی میتواند این انتقال را به صورت خودکار و هماهنگ با سیکل پرس انجام دهد و امکان ایجاد یک جریان پیوسته میان ایستگاههای تولید را فراهم کند.
ربات خطی برای انبار و استوریج ورق
در کارخانههایی که ورقهای فلزی در پالتها یا محلهای مشخص ذخیره میشوند، یکی از کاربردهای مهم رباتیک، اتوماسیون برداشت، انتقال و تحویل ورق به خط تولید است.

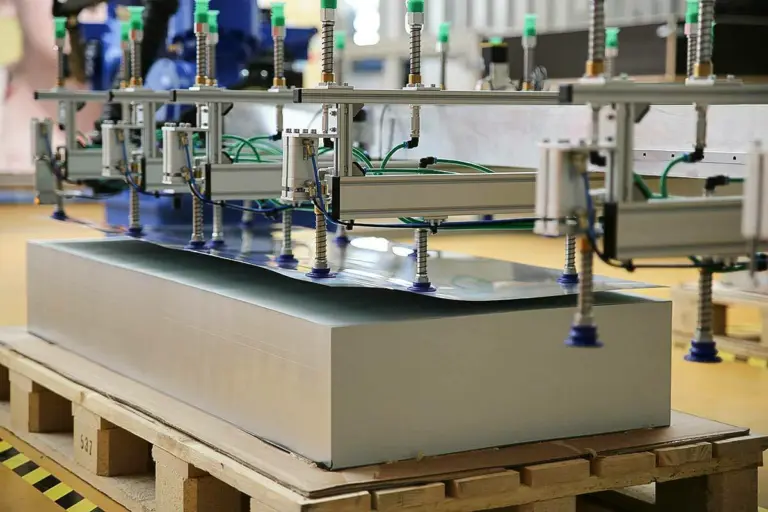

برداشت از پالت
ربات میتواند ورق را از محل مشخص برداشت کرده و برای ورود به فرآیند تولید به نقطه بارگیری منتقل کند.
انتقال به خط پرس
ورق از محل استوریج به موقعیت مورد نیاز خط پرس منتقل شده و در سیکل تعریفشده در اختیار ماشین قرار میگیرد.
انتقال قطعات تولیدشده
قطعات پس از خروج از فرآیند میتوانند به محل مشخص تخلیه، پالت یا ایستگاه بعدی منتقل شوند.
مدیریت جریان مواد
ارتباط میان محل ذخیره ورق، خط تولید و محل خروج قطعات میتواند در قالب یک سیستم انتقال و اتوماسیون یکپارچه طراحی شود.
معماری ربات خطی جابجایی ورق
این سیستم صرفاً یک محور حرکتی نیست؛ بلکه مجموعهای از تجهیزات مکانیکی، حرکتی، کنترلی و هندلینگ است که برای ایجاد یک فرآیند انتقال هماهنگ با خط تولید در کنار یکدیگر قرار میگیرند.
سازه و ریل خطی
سازه اصلی و ریلهای صنعتی، مسیر حرکت ربات را ایجاد کرده و متناسب با طول مسیر، وزن ورق و شرایط کاری طراحی میشوند.
سیستم حرکت
سیستم حرکتی شامل موتور، گیربکس، انتقال قدرت و تجهیزات لازم برای حرکت دقیق و کنترلشده ربات است.
سروو موتور و Motion Control
برای کنترل دقیق موقعیت، سرعت و شتاب از سروو سیستم و کنترل حرکت متناسب با نیاز فرآیند استفاده میشود.
سیستم هندلینگ ورق
ابزار انتهایی ربات بر اساس جنس، ابعاد، وزن و ضخامت ورق میتواند به صورت وکیوم، گیرهای یا ترکیبی طراحی شود.
PLC صنعتی
PLC منطق عملکرد، توالی عملیات، سیگنالهای ایمنی و ارتباط میان ربات و ماشینآلات خط را مدیریت میکند.
سیستم ایمنی
تجهیزات ایمنی مانند سنسورها، مدارهای Safety و اینترلاکها برای جلوگیری از عملکرد ناایمن سیستم در نظر گرفته میشوند.
سیستم هندلینگ و مکش ورق
انتخاب ابزار مناسب برای برداشتن و انتقال ورق، یکی از بخشهای مهم طراحی ربات است. نوع هندلینگ بر اساس جنس ورق، ضخامت، ابعاد، وزن، سطح قطعه و نحوه قرارگیری آن تعیین میشود.
هندلینگ وکیوم
مناسب برای کاربردهایی که نیاز به برداشتن سطحی ورق و انتقال بدون تماس مکانیکی گسترده دارند.
هندلینگ گیرهای
در کاربردهایی که هندسه یا شرایط قطعه استفاده از مکانیزم گیرهای را مناسب میکند، قابل استفاده است.
سیستم ترکیبی
در پروژههای خاص میتوان سیستم هندلینگ را متناسب با شرایط ورق و فرآیند به صورت ترکیبی طراحی کرد.
کنترل حرکت و موقعیتیابی دقیق
در خطوط پرس، موقعیت قرارگیری ورق نسبت به قالب و تجهیزات ماشین اهمیت زیادی دارد. به همین دلیل سیستم حرکت باید بتواند موقعیت، سرعت و شتاب را با دقت مناسب کنترل کند.
- حرکت خطی کنترلشده
- شتاب و کاهش سرعت قابل تنظیم
- توقف دقیق در نقاط تعریفشده
- تکرارپذیری مناسب در سیکلهای متوالی
- هماهنگی حرکت با سیکل ماشین
- امکان تعریف چندین موقعیت کاری
یکپارچهسازی ربات با اتوماسیون صنعتی
ربات خطی جابجایی ورق به صورت مستقل از خط تولید طراحی نمیشود. عملکرد واقعی سیستم زمانی ایجاد میشود که ربات با ماشینآلات، PLC، سیستم حرکت و تجهیزات ایمنی خط به صورت هماهنگ کار کند.
PLC
مدیریت منطق سیکل، فرمانها، ورودیها، خروجیها و ارتباط با ماشینآلات خط.
Motion Control
کنترل حرکت، موقعیت، سرعت و شتاب محورهای ربات متناسب با فرآیند.
HMI و مانیتورینگ
نمایش وضعیت سیستم، آلارمها، سیکل تولید و پارامترهای عملیاتی برای اپراتور.
SCADA و نرمافزار صنعتی
در پروژههای بزرگتر، اطلاعات ربات میتواند با سیستمهای مانیتورینگ و نرمافزارهای مدیریت تولید یکپارچه شود.
سنسورها و تجهیزات تشخیص
وضعیت ورق، موقعیت ربات، حضور قطعه و شرایط فرآیند میتواند توسط سنسورها و تجهیزات مناسب کنترل شود.
Safety و اینترلاک
شرایط ایمنی حرکت ربات و هماهنگی آن با ماشینآلات در طراحی سیستم کنترلی لحاظ میشود.
نقش داده و هوشمندسازی در عملکرد ربات
در یک معماری مدرن صنعتی، اطلاعات عملکرد ربات میتواند علاوه بر کنترل لحظهای، برای پایش و تحلیل فرآیند نیز مورد استفاده قرار گیرد.
کاربردهای ربات خطی جابجایی ورق
این سیستم بر اساس ساختار مکانیکی، ابزار هندلینگ و معماری کنترل میتواند در بخشهای مختلف خطوط تولید فلزات و کارخانههای دارای فرآیند پرس و جابجایی ورق مورد استفاده قرار گیرد.
خطوط پرس و قالبکاری
بارگیری و تخلیه ورق و انتقال قطعه بین ایستگاههای مختلف پرس.
خطوط برش ورق
انتقال ورق یا قطعات برشخورده میان ماشینآلات و نقاط مختلف فرآیند.
انبار و استوریج ورق
برداشت ورق از پالت یا محل ذخیره و انتقال آن به نقطه مورد نیاز خط تولید.
انتقال بین ایستگاهها
ایجاد جریان خودکار مواد میان ماشینآلات و ایستگاههای مختلف تولید.
خطوط تولید چندمرحلهای
هماهنگسازی انتقال قطعه میان چند عملیات متوالی در یک خط تولید.
اتوماسیون جابجایی مواد
کاهش عملیات دستی تکراری و ایجاد یک سیستم منظمتر برای جریان مواد در کارخانه.
پارامترهای طراحی ربات خطی جابجایی ورق
این سیستم به صورت یک محصول با ابعاد ثابت تعریف نمیشود. طراحی نهایی بر اساس مشخصات ورق، مسیر انتقال، سیکل ماشین و شرایط واقعی خط تولید انجام میشود.
| پارامتر | مبنای طراحی |
|---|---|
| وزن ورق | انتخاب سازه، موتور و سیستم هندلینگ |
| ابعاد ورق | طراحی مسیر و ابزار انتقال |
| ضخامت ورق | انتخاب روش مناسب هندلینگ |
| طول مسیر حرکت | طراحی ریل و سازه خطی |
| سرعت انتقال | هماهنگی با سیکل خط تولید |
| تعداد ایستگاهها | تعیین نقاط توقف و موقعیتهای کاری |
| نوع فرآیند | پرس، برش، انتقال، استوریج یا ترکیبی |
| شرایط محیطی | انتخاب تجهیزات و متریال متناسب با محیط |
مزایای استفاده از ربات خطی جابجایی ورق
افزایش سرعت انتقال
امکان اجرای سیکلهای انتقال سریع و تکرارشونده متناسب با سرعت خط تولید.
افزایش تکرارپذیری
حرکت کنترلشده و موقعیتیابی دقیق باعث یکنواختی بیشتر در سیکلهای انتقال میشود.
کاهش عملیات دستی
عملیات تکراری جابجایی ورق میتواند تا حد زیادی به صورت خودکار انجام شود.
افزایش ایمنی
کاهش حضور نیروی انسانی در نقاط پرریسک خطوط پرس و جابجایی ورق.
هماهنگی با خط تولید
امکان هماهنگی سیکل ربات با ماشینآلات و ایستگاههای مختلف فرآیند.
قابلیت توسعه
معماری سیستم میتواند بر اساس نیازهای آینده خط و توسعه فرآیند قابل گسترش باشد.
طراحی و اجرای ربات خطی توسط ماناافزار سپهر
طراحی یک سیستم رباتیک برای جابجایی ورق نیازمند بررسی همزمان فرآیند تولید، ماشینآلات، مسیر حرکت، وزن و ابعاد ورق، سیکل کاری و الزامات ایمنی است.
ماناافزار سپهر میتواند این سیستم را به صورت یک راهکار یکپارچه شامل بخشهای مکانیکی، سیستم حرکت، PLC، موشن کنترل، هندلینگ، سنسورها و نرمافزارهای صنعتی طراحی و پیادهسازی کند.
- بررسی فرآیند تولید
- تحلیل مسیر جابجایی ورق
- تعیین ظرفیت و سیکل کاری
- انتخاب سیستم هندلینگ
- طراحی سازه و سیستم حرکت
- انتخاب سروو و تجهیزات Motion
- طراحی PLC و سیستم کنترل
- طراحی تجهیزات Safety
- یکپارچهسازی با ماشینآلات
- نصب، راهاندازی و تست
مراحل اجرای پروژه ربات خطی جابجایی ورق
بررسی خط
شناخت فرآیند و نیازمندیها
طراحی
طراحی مکانیک و کنترل
ساخت
ساخت و مونتاژ سیستم
یکپارچهسازی
اتصال به خط تولید
راهاندازی
تست و تحویل نهایی
برای اتوماسیون جابجایی ورق در خط تولید آمادهاید؟
اگر برای خط پرس، انتقال ورق بین ایستگاهها یا اتوماسیون انبار و استوریج ورق به یک راهکار رباتیک نیاز دارید، مشخصات پروژه خود را ارسال کنید تا کارشناسان ماناافزار سپهر آن را بررسی کنند.
